Rotationsfräs för grävmaskin – Simex TF & TFC-serien
En rotationsfräs är det perfekta verktyget när traditionell grävning eller hydraulhammare inte räcker till. Med hög precision, låg vibrationsnivå och kapacitet att arbeta i allt från berg och betong till asfalt, rötter och undervattensmiljöer erbjuder Simex TF- och TFC-serierna en lösning för alla behov. Oavsett om du arbetar med entreprenad, infrastruktur, rivning eller gruvdrift finns en modell som passar din maskin och ditt projekt.
Fördelar:
Applikationer:
Rotationsfräs för grävmaskin – mångsidig och kraftfull
En hydraulisk rotationsfräs från Simex gör det möjligt att bearbeta hårda material med precision och effektivitet. Tack vare den direkta hydrauliska drivningen levererar fräsarna hög kraft med lågt underhållsbehov. Det ger en långsiktig och kostnadseffektiv lösning för både små och stora maskiner – från minigrävare på 1,2 ton till grävmaskiner på 75 ton.
Fördelar med rotationsfräs:
- Hög precision och jämn fräsning
- Mångsidighet – fungerar på berg, betong, asfalt, rötter och trädstammar
- Låg vibrationsnivå – skonar både maskin och förare
- Kan användas under vatten ned till 30 meters djup
- Material kan återanvändas direkt på plats

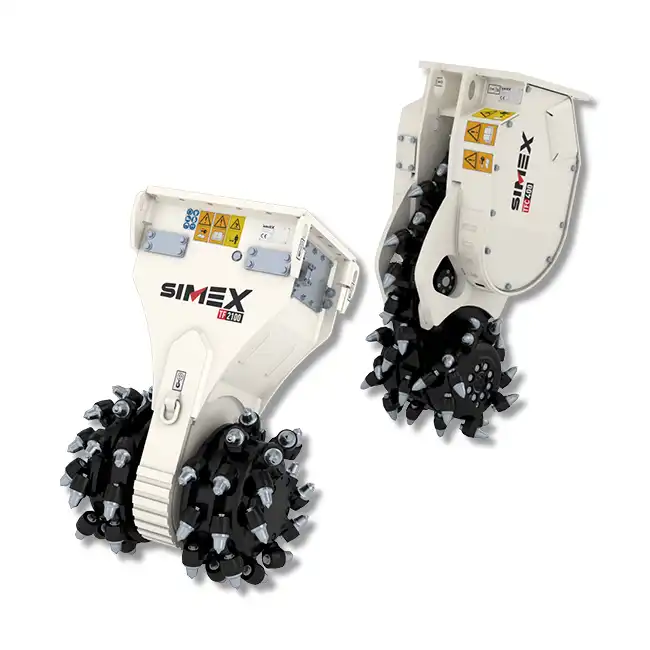

Två serier – TF och TFC
Simex erbjuder rotationsfräsar i två serier: TF och TFC. Båda bygger på samma grundprincip men skiljer sig åt i konstruktion och användningsområden.
TF-serien – för tunga jobb
TF-serien är utvecklad för grävmaskiner från 2,5 till 75 ton och används framför allt vid:
- Trenching och rörgravar
- Profilering av berg- och cementväggar
- Tunneldrivning och stenbrytning
- Selektiv rivning av betong och fundament
- Undervattensarbeten
Unika egenskaper TF-serien:
- Dubbla trummor med hög fräskraft
- 360° hydraulisk rotation på flera modeller
- Klarar extremt hårda material
- Konstruerad för kontinuerlig drift med minimalt underhåll
TFC-serien – för precision i mindre maskiner
TFC-serien är anpassad för maskiner i klassen 1,2–12 ton och har en unik konstruktion med kontinuerlig fräsning tack vare en kedja i mitten. Det innebär att du får en jämn fräsprofil utan glipa mellan trummorna. Perfekt för:
- Smala schakt och finprofilering
- Väggprofilering och tunnlar
- Scarification av betonggolv och väggar
- Fräsning runt brunnar, fundament och kantsten
- Bearbetning av asfalt, rötter och trädstammar
Unika egenskaper TFC-serien:
- Kontinuerlig fräsning utan mittglipa
- Perfekt för trånga utrymmen och precision
- Tyst och vibrationssnål drift
- Låg vikt – idealisk för minigrävare och mindre entreprenader
Användningsområden för rotationsfräs
- Schaktning och rörgravar
- Tunneldrivning och underjordiska arbeten
- Rivning och selektiv betongbearbetning
- Vägbearbetning, asfalt- och betongfräsning
- Gruvdrift och stenbrytning
- Profilering av väggar, sluttningar och kajer
- Underhåll och bearbetning under vatten
Se även Kompaktorhjul för grävmaskin
👉 Vill du veta vilken rotationsfräs som passar din maskin? Kontakta oss för offert eller rådgivning så hjälper vi dig hitta rätt modell.
Modeller & specifikationer
TFC50
- Fräsbredd: 370 mm
- Diameter trumma: 230 mm
- Vikt (¹): 90 kg
- Grävmaskin (²): 1,2 – 3,0 ton
- Nödvändigt oljeflöde (³): 20 – 40 l/min
- Oljetryck max (⁴): 250 bar
- Vridmoment: 600 Nm (vid 250 bar)
- Fräskraft: 5100 N (vid 250 bar)
TFC100
- Fräsbredd: 480 mm
- Diameter trumma: 260 mm
- Vikt (¹): 170 kg
- Grävmaskin (²): 2,5 – 4,5 ton
- Nödvändigt oljeflöde (³): 30 – 60 l/min
- Oljetryck max (⁴): 300 bar
- Vridmoment: 1060 Nm (vid 300 bar)
- Fräskraft: 8100 N (vid 300 bar)
TFC400
- Fräsbredd: 440 mm / 500 mm (*)
- Diameter trumma: 420 mm
- Vikt (¹): 400 kg
- Grävmaskin (²): 6 – 10 ton
- Nödvändigt oljeflöde (³): 65 – 115 l/min
- Oljetryck max (⁴): 300 bar
- Vridmoment: 3800 Nm (vid 300 bar)
- Fräskraft: 18500 N (vid 300 bar)
TFC600
- Fräsbredd: 490 mm / 540 mm (*)
- Diameter trumma: 480 mm
- Vikt (¹): 670 kg
- Grävmaskin (²): 9 – 12 ton
- Nödvändigt oljeflöde (³): 90 – 150 l/min
- Oljetryck max (⁴): 300 bar
- Vridmoment: 5900 Nm (vid 300 bar)
- Fräskraft: 24500 N (vid 300 bar)
TF200
- Grävmaskin: 2,5 – 7 ton
- Vikt utan fäste (²): 300 kg
- Effekt: 30 kW
- Vridmoment: 2,8 kNm
- Fräskraft: 15,1 kN
- Oljetryck max (⁴): 350 bar
- Nödvändigt oljeflöde: 45 – 80 l/min
- Fräsbredd (HP): 565 mm
- Fräsbredd (GP): – mm
- Fräsbredd (WP): 650 mm
- Diameter trumma (HP): 380 mm
- Höjd utan fäste: 840 mm
- Distans mellan trummorna: 110 mm
- Diameter tandhållare: 20 mm
TF450
- Grävmaskin: 6 – 12 ton
- Vikt utan fäste (²): 470 kg
- Effekt: 40 kW
- Vridmoment: 5,1 kNm
- Fräskraft: 22,5 kN
- Oljetryck max (⁴): 350 bar
- Nödvändigt oljeflöde: 65 – 120 l/min
- Fräsbredd (HP): 625 mm
- Fräsbredd (GP): – mm
- Fräsbredd (WP): 750 mm
- Diameter trumma (HP): 450 mm
- Höjd utan fäste: 970 mm
- Distans mellan trummorna: 130 mm
- Diameter tandhållare: 22 mm
TF650
- Grävmaskin: 9 – 16 ton
- Vikt utan fäste (²): 650 kg
- Effekt: 50 kW
- Vridmoment: 7,4 kNm
- Fräskraft: 30,5 kN
- Oljetryck max (⁴): 350 bar
- Nödvändigt oljeflöde: 90 – 150 l/min
- Fräsbredd (HP): 700 mm
- Fräsbredd (GP): – mm
- Fräsbredd (WP): 850 mm
- Diameter trumma (HP): 500 mm
- Höjd utan fäste: 1005 mm
- Distans mellan trummorna: 135 mm
- Diameter tandhållare: 22 mm
TF850
- Grävmaskin: 14 – 22 ton
- Vikt utan fäste (²): 1100 kg
- Effekt: 70 kW
- Vridmoment: 12,1 kNm
- Fräskraft: 40,2 kN
- Oljetryck max (⁴): 400 bar
- Nödvändigt oljeflöde: 140 – 190 l/min
- Fräsbredd (HP): 800 mm
- Fräsbredd (GP): 890 mm
- Fräsbredd (WP): 920 mm
- Diameter trumma (HP): 595 mm
- Höjd utan fäste: 1270 mm
- Distans mellan trummorna: 180 mm
- Diameter tandhållare: 38 mm / 30 mm
TF1100
- Grävmaskin: 20 – 34 ton
- Vikt utan fäste (²): 1340 kg
- Effekt: 90 kW
- Vridmoment: 20 kNm
- Fräskraft: 61 kN
- Oljetryck max (⁴): 400 bar
- Nödvändigt oljeflöde: 170 – 250 l/min
- Fräsbredd (HP): 865 mm
- Fräsbredd (GP): 1000 mm
- Fräsbredd (WP): 1200 mm
- Diameter trumma (HP): 660 mm
- Höjd utan fäste: 1335 mm
- Distans mellan trummorna: 190 mm
- Diameter tandhållare: 38 mm / 30 mm
TF2100
- Grävmaskin: 28 – 45 ton
- Vikt utan fäste (²): 2380 kg
- Effekt: 120 kW
- Vridmoment: 26,7 kNm
- Fräskraft: 71 kN
- Oljetryck max (⁴): 400 bar
- Nödvändigt oljeflöde: 240 – 340 l/min
- Fräsbredd (HP): 965 mm
- Fräsbredd (GP): 1100 mm
- Fräsbredd (WP): – mm
- Diameter trumma (HP): 750 mm
- Höjd utan fäste: 1570 mm
- Distans mellan trummorna: 250 mm
- Diameter tandhållare: 38 mm / 30 mm
TF2500
- Grävmaskin: 40 – 55 ton
- Vikt utan fäste (²): 2700 kg
- Effekt: 150 kW
- Vridmoment: 36,1 kNm
- Fräskraft: 96,4 kN
- Oljetryck max (⁴): 400 bar
- Nödvändigt oljeflöde: 280 – 400 l/min
- Fräsbredd (HP): 1000 mm
- Fräsbredd (GP): 1150 mm
- Fräsbredd (WP): – mm
- Diameter trumma (HP): 750 mm
- Höjd utan fäste: 1675 mm
- Distans mellan trummorna: 250 mm
- Diameter tandhållare: 38 mm / 30 mm
TF3100
- Grävmaskin: 50 – 75 ton
- Vikt utan fäste (²): 2940 kg
- Effekt: 185 kW
- Vridmoment: 48 kNm
- Fräskraft: 128 kN
- Oljetryck max (⁴): 400 bar
- Nödvändigt oljeflöde: 350 – 500 l/min
- Fräsbredd (HP): 1270 mm
- Fräsbredd (GP): 1350 mm
- Fräsbredd (WP): – mm
- Diameter trumma (HP): 750 mm
- Höjd utan fäste: 1825 mm
- Distans mellan trummorna: 330 mm
- Diameter tandhållare: 38 mm / 30 mm
(*) Vid alternativ frästrumma.
(¹) Utan monteringsfäste.
(²) Installatören ansvarar för att utrustningen uppfyller bärare/dragmaskinens specifikationer och viktkrav.
(³) Varvtal och fräshastighet minskar vid reducerat oljeflöde.
(⁴) Vridmoment och fräskraft minskar vid lägre arbetstryck.
Simex tar inget ansvar för den angivna informationen. Tekniska specifikationer kan ändras utan föregående meddelande.
