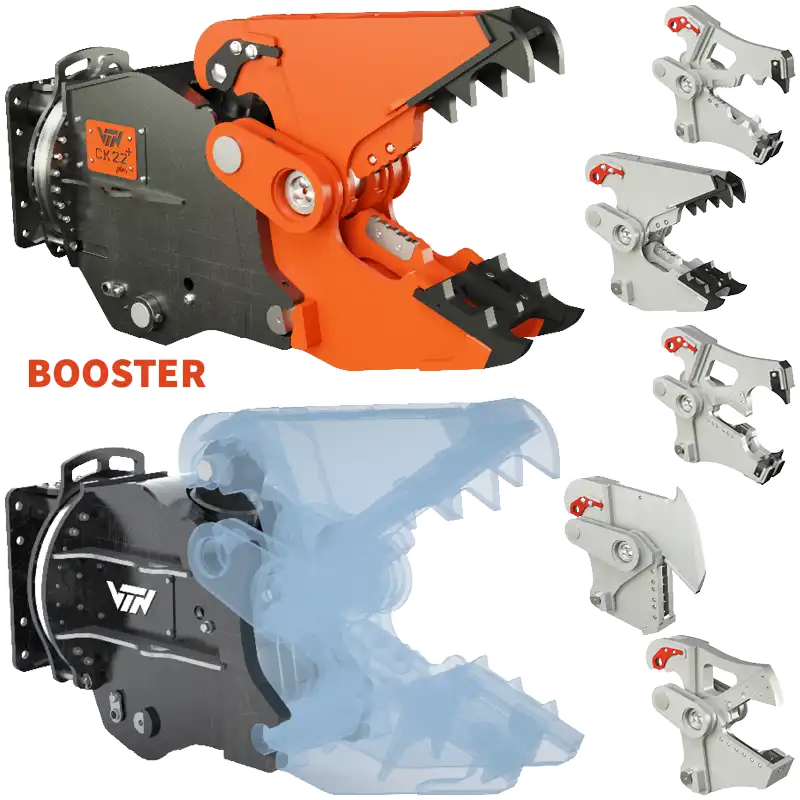

Kombisax CK

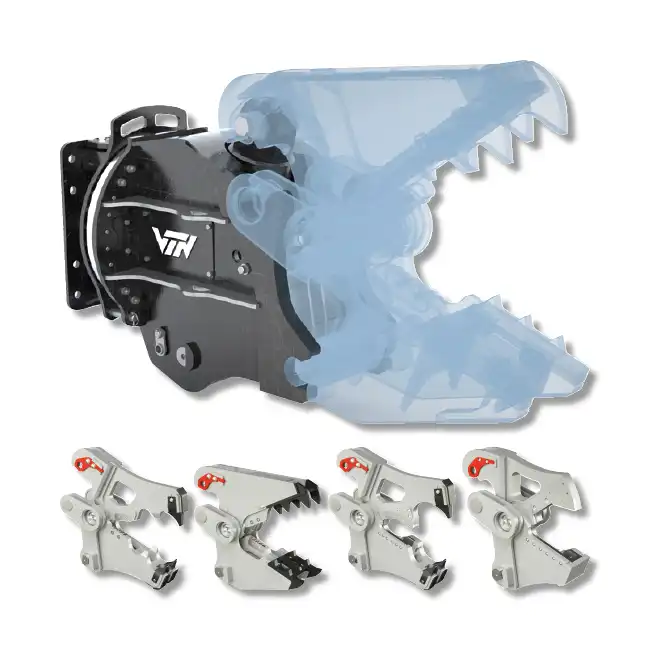

VTN CK-Serie kombisax är ett ”kraftfullt” kombinationsverktyg snabbare och säkrare än de flesta. Snabbt och enkelt och säkert käftbyte. CK-serien innehåller för närvarande 3 modeller med 4 olika käftar för maskiner från 13 ton till 38 ton. Cylindern sitter väl skyddad. CK-serien kombisaxar är utrustade med ”speed valve”.

• Se även MT multiverktyg med mekaniskt käftbyte

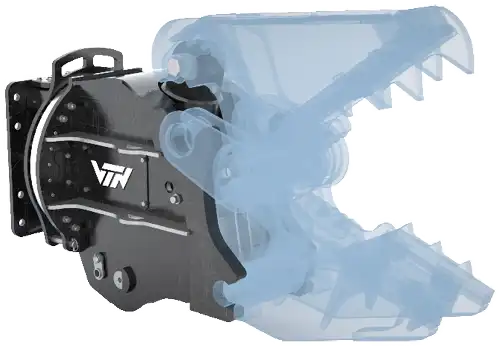

Data CK-serien baskropp

CK-serien kombisaxar har 360° rotation. Tillverkade av HARDOX.

Modell		CK07	CK14	CK21	CK28	CK36
Rotation	°	360	360	360	360	360
Oljeflöde rotation	l/m	5-8	20-30	20-30	20-30	40-50
Oljetryck rotation	bar	120	120	120	120	120
Oljeflöde cylinder	l/m	70-90	110-160	170-210	200-250	300-400
Oljetryck cylinder	bar	230-350	350	350	350	350
Vikt	kg	485	905	1224	1555	2090
Basmaskin	ton	7-13	13-21	18-27	26-38	35-50

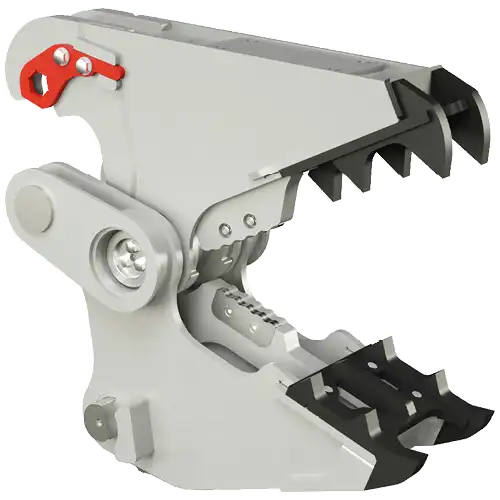

Data CK-serien kombisax med P-käft (pulveriserare)

Modell		CK07	CK14	CK21	CK28	CK36
Längd	mm	1620	1995	2088	2378	2585
Käftöppning	mm	535	720	780	890	980
Käftdjup	mm	525	730	780	880	930
Käftbredd rörlig	mm	170	260	260	300	340
Käftbredd fast	mm	290	380	380	420	470
Längd skärstål	kg	85	150	200	200	200
Krosskraft tip	ton	32-45	65	80	105	120
Totalvikt	kg	766	1550	2111	2745	3760
Käftvikt	kg	281	645	887	1190	1670
Rundstål	mm	20	30	35	40	50

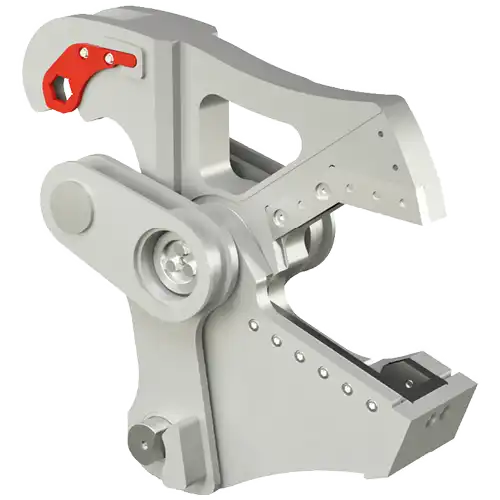

Data CK-serien kombisax med S-käft (stålsax)

Modell		CK07	CK14	CK21	CK28	CK36
Längd	mm	1475	1826	1853	2134	2350
Käftöppning	mm	265	392	392	490	555
Käftdjup	mm	335	493	493	600	560
Käftbredd rörlig	mm	90	105	105	120	120
Käftbredd fast	mm	260	280	300	380	415
Klippkraft tip	ton	45-65	90	115	140	160
Totalvikt	kg	730	1502	2027	2640	3610
Käftvikt	kg	245	597	803	1085	1520
Rundstål	mm	30	40	50	60	70
Plattjärn	mm	6	10	12	15	20
I-Balk	mm	120	180	270	330	360
H-Balk	mm	-	140	200	240	260

Data CK-serien kombisax med R-käft (kombi stål- & betongsax)

Modell		CK07	CK14	CK21	CK28	CK36
Längd	mm	1595	1994	2070	2460	2555
Käftöppning	mm	530/265	717/338	780/358	861/440	957/470
Käftdjup	mm	480/280	700/340	760/340	810/430	910/430
Käftbredd rörlig	mm	60	70	70	90	110
Käftbredd fast	mm	230	260	260	340	370
Längd skärstål	kg	280	340	340	430	430
Krosskraft tip	ton	32-45	65	80	105	120
Totalvikt	kg	767	1570	2113	2772	3770
Käftvikt	kg	282	665	889	1217	1700
Rundstål	mm	25	30	35	40	50
I-Balk	mm	100	160	240	270	330
H-Balk	mm	-	120	180	200	240

Data CK-serien kombisax med D-käft (betongsax)

Modell		CK07	CK14	CK21	CK28	CK36
Längd	mm	1595	1994	2074	2356	2555
Käftöppning	mm	520	717	780	865	957
Käftdjup	mm	500	700	760	810	910
Käftbredd rörlig	mm	50	70	70	80	80
Käftbredd fast	mm	190	240	240	270	300
Längd skärstål	mm	200	200	200	200	200
Krosskraft tip	ton	32-45	65	80	105	120
Totalvikt	kg	710	1504	2066	2650	3615
Käftvikt	kg	225	599	842	1095	1525
Rundstål	mm	20	30	35	40	50
